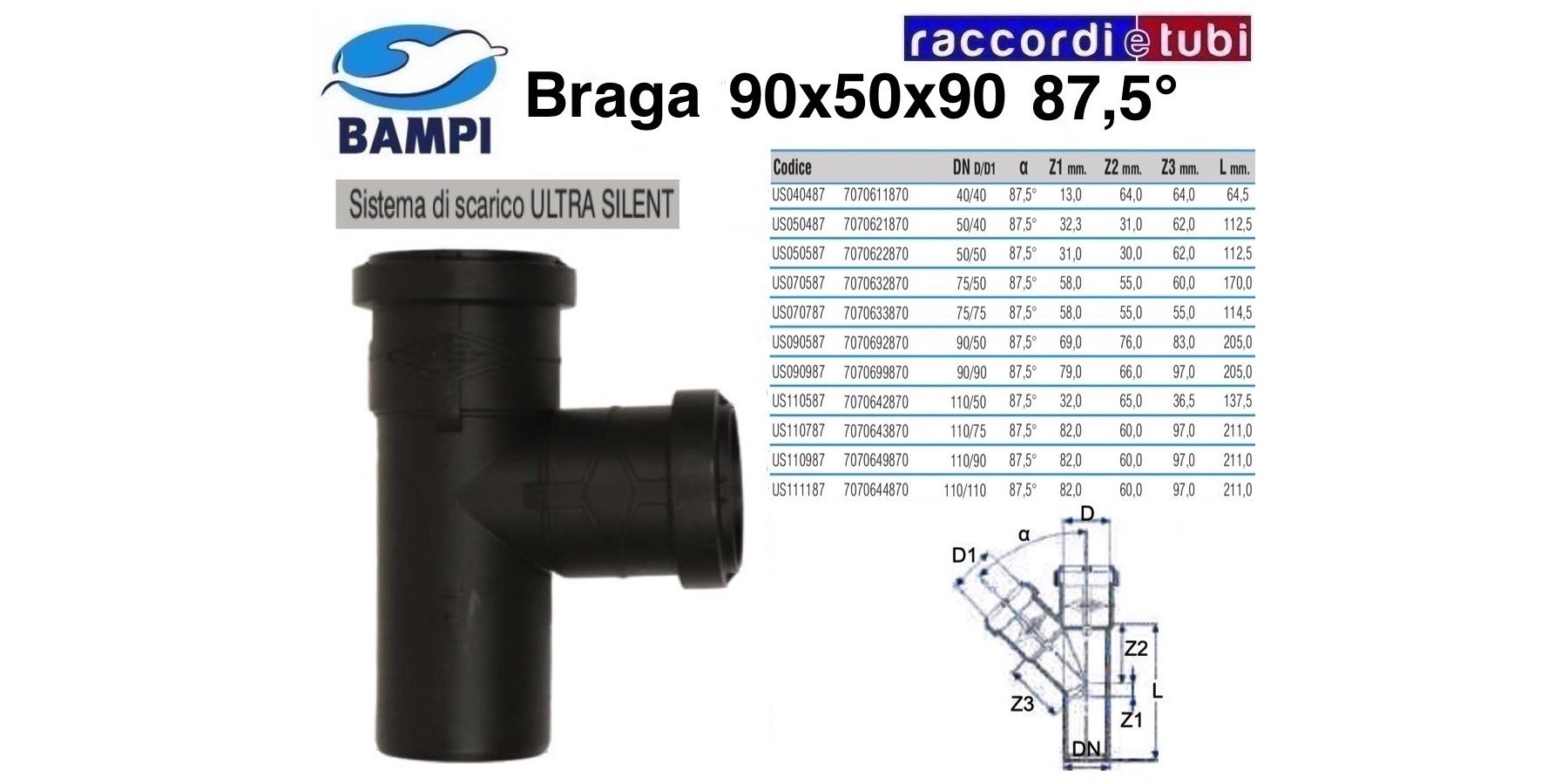

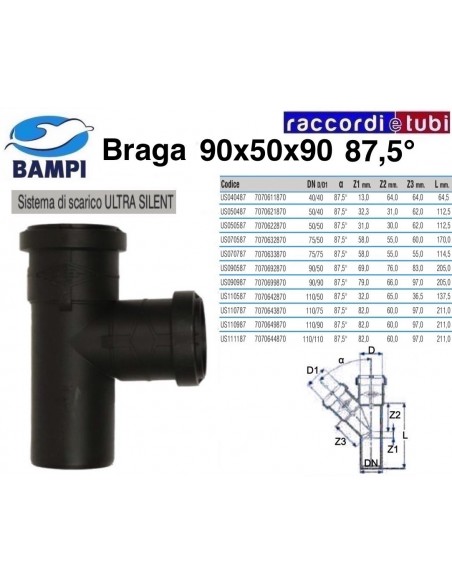

ULTRA SILENT STECKWINKEL DN 90X50X90 87,5°

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem Polypropylen (PP) RAL 9005, coextrudiert in 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit sowie Widerstand gegen chemische Angriffe durch in häuslichen und industriellen Abwässern gelöste Stoffe verleihen.

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Empfangseinrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, religiöse Einrichtungen. Das ULTRA SILENT-System ist auch geeignet für die Herstellung von Lüftungs- und Belüftungsanlagen, Absaugung und Staubabsaugung.

Entwurfsrichtlinien

Das ULTRA SILENT Abwassersystem kann gemäß den Anforderungen der Norm UNI EN 12056-2 ausgelegt werden. Für die Belüftung des Entwässerungssystems können Rohre und Formstücke des ULTRA SILENT-Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5.12.1997 über passive Schalldämmung in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem nachweislich gute Schallschutzeigenschaften, zertifiziert nach EN 14366 am Fraunhofer-Institut Stuttgart.

Montagehinweise

Leichtes, einfaches und schnelles Montagesystem dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung bietet ausreichend Platz für thermische Dehnungen der Anlage und garantiert eine zeitlich zuverlässige Dichtheit. Das ULTRA SILENT Polypropylensystem ist mit anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern kompatibel.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylensystem sind diverse Zubehörteile zur Anlagenmontage zugeordnet, darunter:

• Belüftungsventile für die Entwässerung
• Rückstauklappen
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelungsmanschetten einlagig
• Schalldämmende Drei-Schicht-Platten
• Rohrbefestigungs- und Ankerkragen
• Anti-Abrutschsicherungs-Kragen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems sorgt für eine hohe Robustheit, insbesondere bei strengen Kältebedingungen, mit einer Schlagfestigkeit (laborgeprüft) bis zu -20°C. Zudem kann das System bei einem Stoß oder versehentlichen Loch schnell mittels Heißluftschweißen durch erfahrene Fachkräfte mit speziellem Werkzeug repariert werden.
