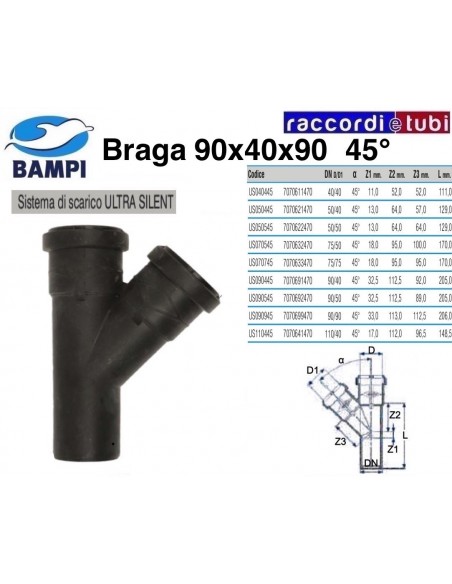

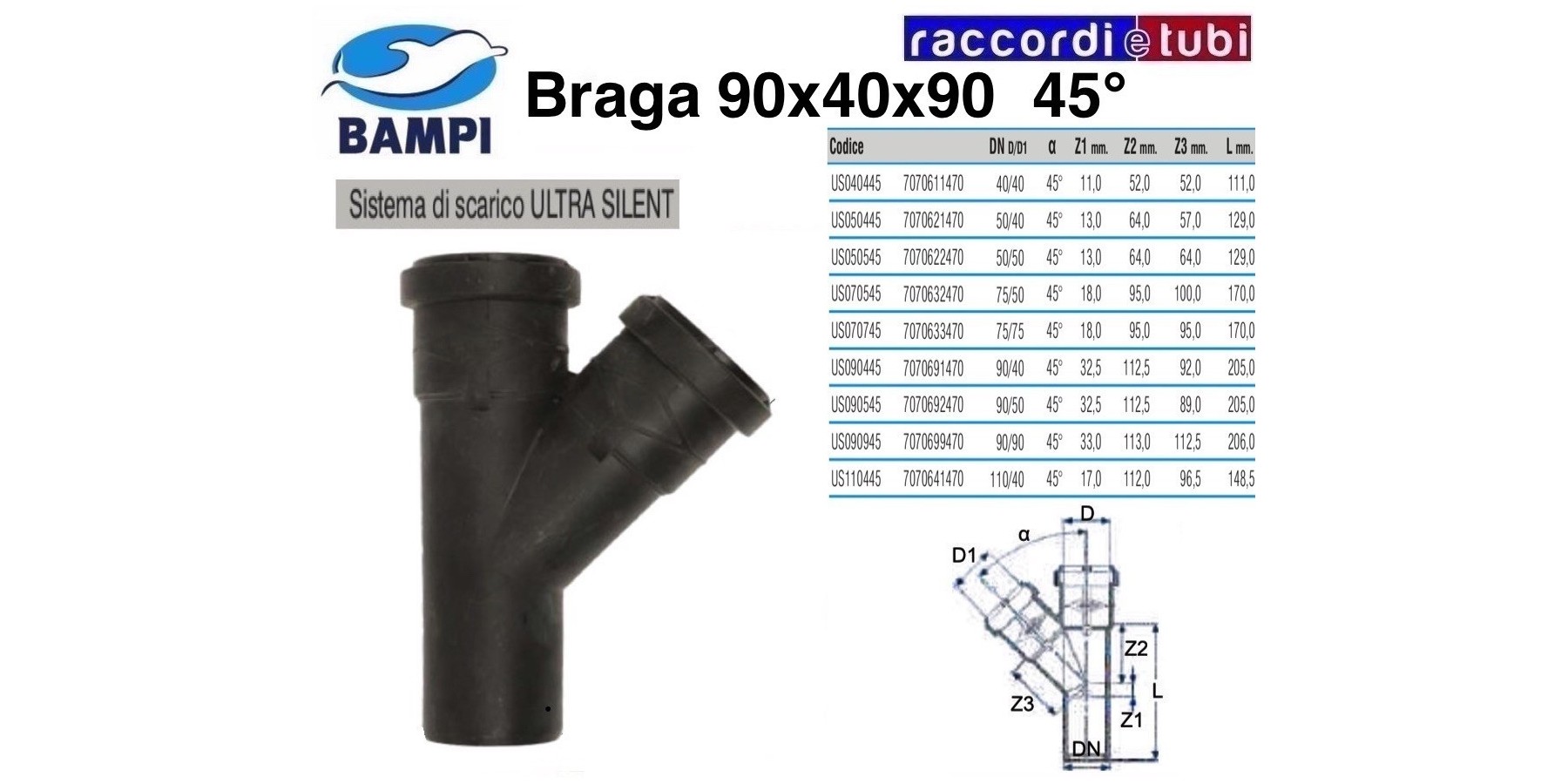

ULTRA SILENT EINSTECKBOGEN DIAM.90X40X90 45°

ULTRA SILENT

Ein innovatives Abflusssystem aus dreischichtig coextrudiertem schwarzem Polypropylen (PP) RAL 9005. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Schallschutz, Stoßfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegen in häuslichen und industriellen Abwässern gelöste Substanzen verleihen.

Anwendungsbereich

Abflusssystem für Abwasser gemäß EN 1451-1 Klasse BD (innen im Gebäude, außen und im Erdreich) geeignet für Installationen in Gebäuden, in denen Schalldämmung gefordert ist, für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT System ist ebenfalls geeignet für die Ausführung von Lüftungs- und Belüftungsanlagen, Absaug- und Staubsaugsysteme.

Entwurfsanleitung

Das ULTRA SILENT Wasserauslasssystem kann gemäß der einschlägigen Norm UNI EN 12056-2 dimensioniert werden. Für die Systembelüftung können Rohre und Formstücke des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 bezüglich der raumakustischen Anforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Wasserauslasssystem ausgeprägte Schalldämmwerte, zertifiziert nach EN 14366 vom Fraunhofer-Institut Stuttgart.

Installationshinweise

Leichtes, einfaches und schnelles System mit Steckverbindung, gesichert durch eine elastomere Dichtung. Die Muffenverbindung gewährleistet einen ausreichenden Raum für mögliche Ausdehnungen der Anlagen mit einem zuverlässigen und dauerhaft dichten Verschluss. Das ULTRA SILENT Polypropylensystem ist kompatibel mit Verbindungen aus anderen Kunststoffen wie PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Für das ULTRA SILENT Polypropylensystem steht eine Vielzahl nützlicher Zubehörteile zur Verfügung, unter anderem:

• Belüftungsventile für den Abfluss
• Rückstauklappen
• Brandschutzsysteme (Manschetten – Bänder – Säcke)
• Einlagige Entkopplungsmanschetten
• Dreischicht-Schallschutzelemente
• Befestigungs- und Halteklammern für Rohre
• Sicherungsklemmen gegen Herausrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems verleiht dem Produkt hohe Robustheit, besonders bei extremer Kälte, mit einer im Labor geprüften Stoßfestigkeit bis -20 °C. Im Falle eines Stoßes oder einer unabsichtlichen Beschädigung kann das System schnell durch Wärmeverschweißen von erfahrenem Fachpersonal mit geeignetem Werkzeug repariert werden.
