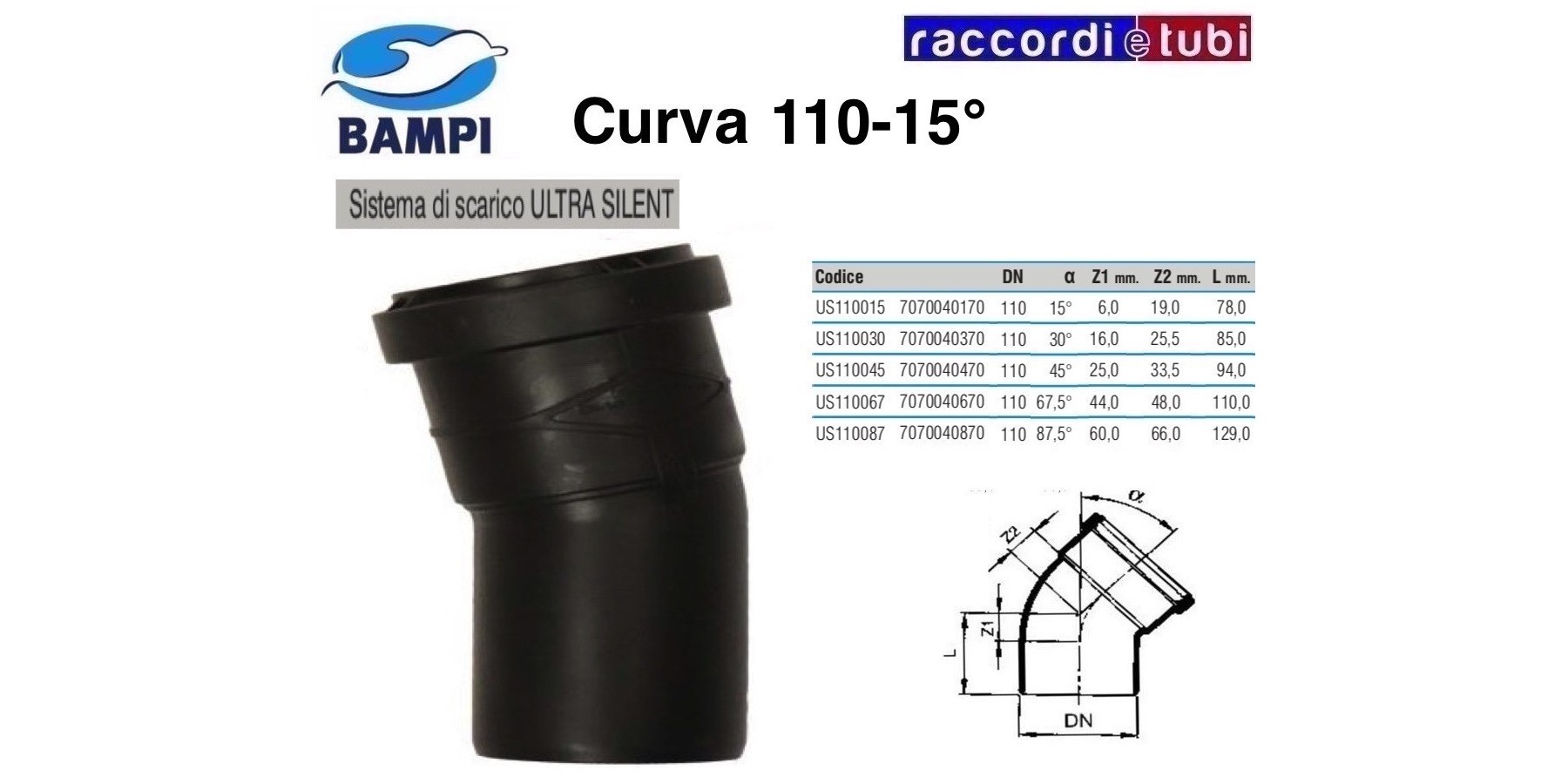

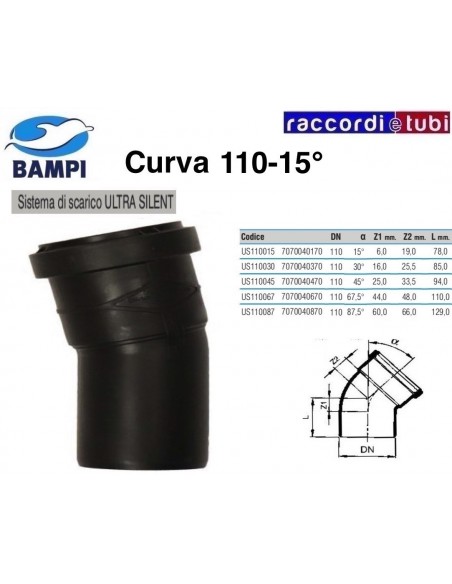

ULTRA SILENT WINKELÜBERGANG Ø110 15°

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem Polypropylen (PP) RAL 9005, dreischichtig coextrudiert. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit sowie Resistenz gegenüber chemischen Substanzen in kommunalen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ablaufentsorgung gemäß EN 1451-1 in Klasse BD (im und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen akustische Isolierungsvorschriften für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und Altenheime, Hotels, Schulen, Gotteshäuser gelten. Das ULTRA SILENT System eignet sich auch für die Installation von Lüftungs-, Belüftungs-, Absaug- und Staubabscheidesystemen.

Planungshinweise

Das ULTRA SILENT Abwassersystem kann gemäß den Vorgaben der technischen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Belüftung des Ablaufsystems Rohre und Formstücke des ULTRA SILENT-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 05.12.1997 zu passiven Schalldämmvorschriften in Gebäuden (geltendes Gesetz in Italien) bietet das ULTRA SILENT Abwassersystem bemerkenswerte Schallschutzleistungen, die vom Fraunhofer-Institut in Stuttgart nach EN 14366 zertifiziert wurden.

Montageweise

Leichtes, einfaches und schnelles Installationssystem dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung gewährleistet ausreichend Platz für thermische Ausdehnungen der Anlage bei zuverlässiger und dauerhafter Dichtigkeit. Das ULTRA SILENT Polypropylensystem ist kompatibel mit Verbindungen aus anderen Kunststoffmaterialien wie PP/PE-HD/PVC in den Standarddurchmessern.

Montagezubehör

Dem ULTRA SILENT Polypropylensystem sind zahlreiche Zubehörteile für die Installation der Ablaufeinrichtungen zugeordnet, darunter:

• Belüftungsventile
• Rückstauventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkopplungsmanschetten in Einzelschicht
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Sicherungsschellen gegen Herausrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems sorgt für besondere Robustheit, insbesondere unter sehr kalten Umgebungsbedingungen, mit Schlagfestigkeit (laborgetestet) bis zu -20 °C. Zudem kann das System bei einem Stoß oder einem versehentlichen Loch schnell und fachgerecht mittels Thermoschweißung repariert werden.
