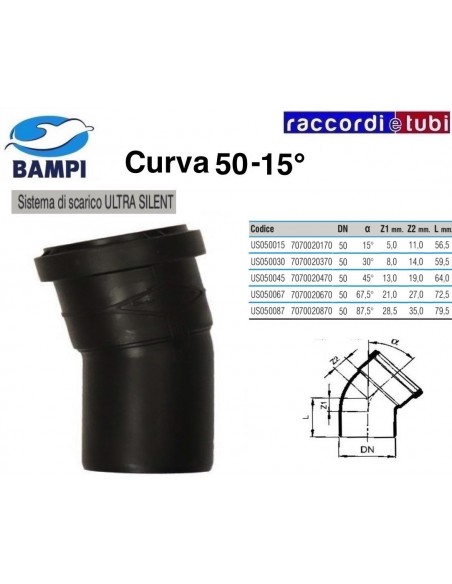

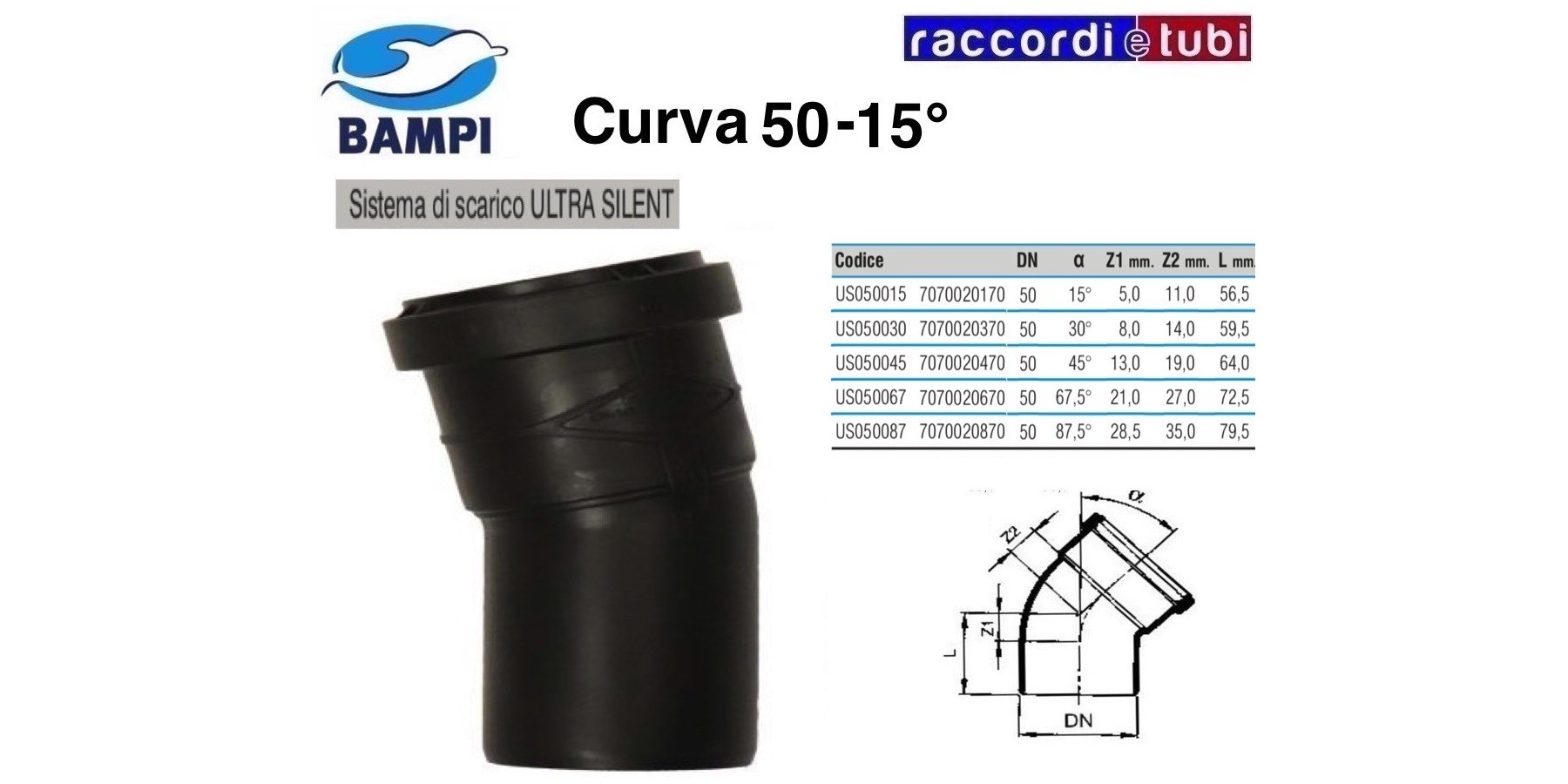

ULTRA SILENT Bogen mit Steckverbindung DIAM.50 15°

ULTRA SILENT

Ein innovatives Entwässerungssystem aus schwarzem Polypropylen (PP) in RAL 9005, dreischichtig coextrudiert. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, verstärkt mit mineralischen Füllstoffen (MD), die dem System Schallisolierung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen in kommunalen und industriellen Abflüssen verleihen.

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 in Klasse BD (im Gebäudeinneren, außen sowie im Erdbereich) geeignet für Anlagen in Gebäuden, in denen Schallschutzanforderungen für Wohn-, Industrie- und Gewerbezwecke, öffentliche und gastgewerbliche Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenwohnheime, Hotels, Schulen, Gotteshäuser erforderlich sind. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaug- und Staubextraktion geeignet.

Planungsanleitung

Das ULTRA SILENT Abwassersystem kann gemäß der Referenznorm UNI EN 12056-2 dimensioniert werden. Für die Lüftung des Entwässerungssystems können Rohre und Formteile des ULTRA SILENT Systems oder alternativ BAMVENT-Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (gesetzlich in Italien gültig) bietet das ULTRA SILENT Wassersystem zertifizierte Schalldämmleistungen entsprechend EN 14366, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsweise

Leichtes, einfaches und schnelles Installationssystem dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung gewährleistet ausreichenden Raum für eventuelle Ausdehnungen des Systems bei verlässlicher und dauerhafter Dichtheit. Das ULTRA SILENT Polypropylensystem ist kompatibel mit Verbindungen zu anderen Kunststoffen wie PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Zum ULTRA SILENT Polypropylensystem gehören eine Reihe von Zubehörteilen zur Anlagenmontage, darunter:

• Belüftungsventile für die Entwässerung
• Rückschlagventile
• Brandschutzsysteme (Schläuche – Bänder – Beutel)
• einlagige Entkopplungsmanschetten
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Abreißschutzschellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für besondere Robustheit, insbesondere bei extrem kalten Umgebungen, mit einer Schlagfestigkeit (labortestet) bis zu einer Temperatur von -20°C. Außerdem kann das System bei einem Stoß oder versehentlichen Loch schnell durch Heißschweißen von einem Fachmann mit geeignetem Werkzeug repariert werden.
