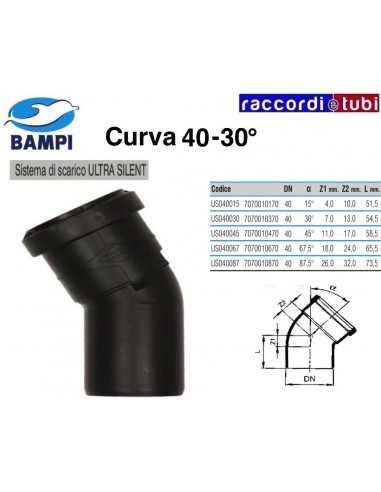

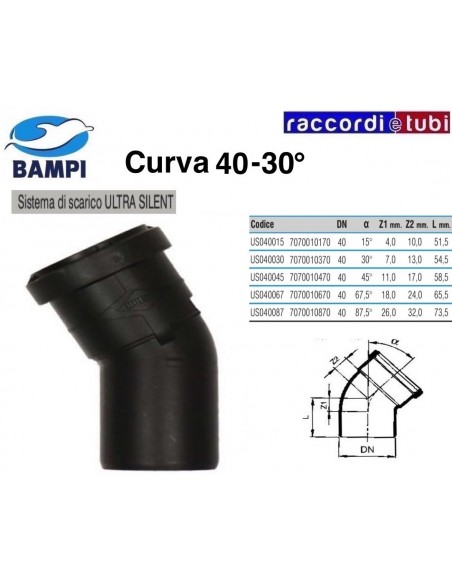

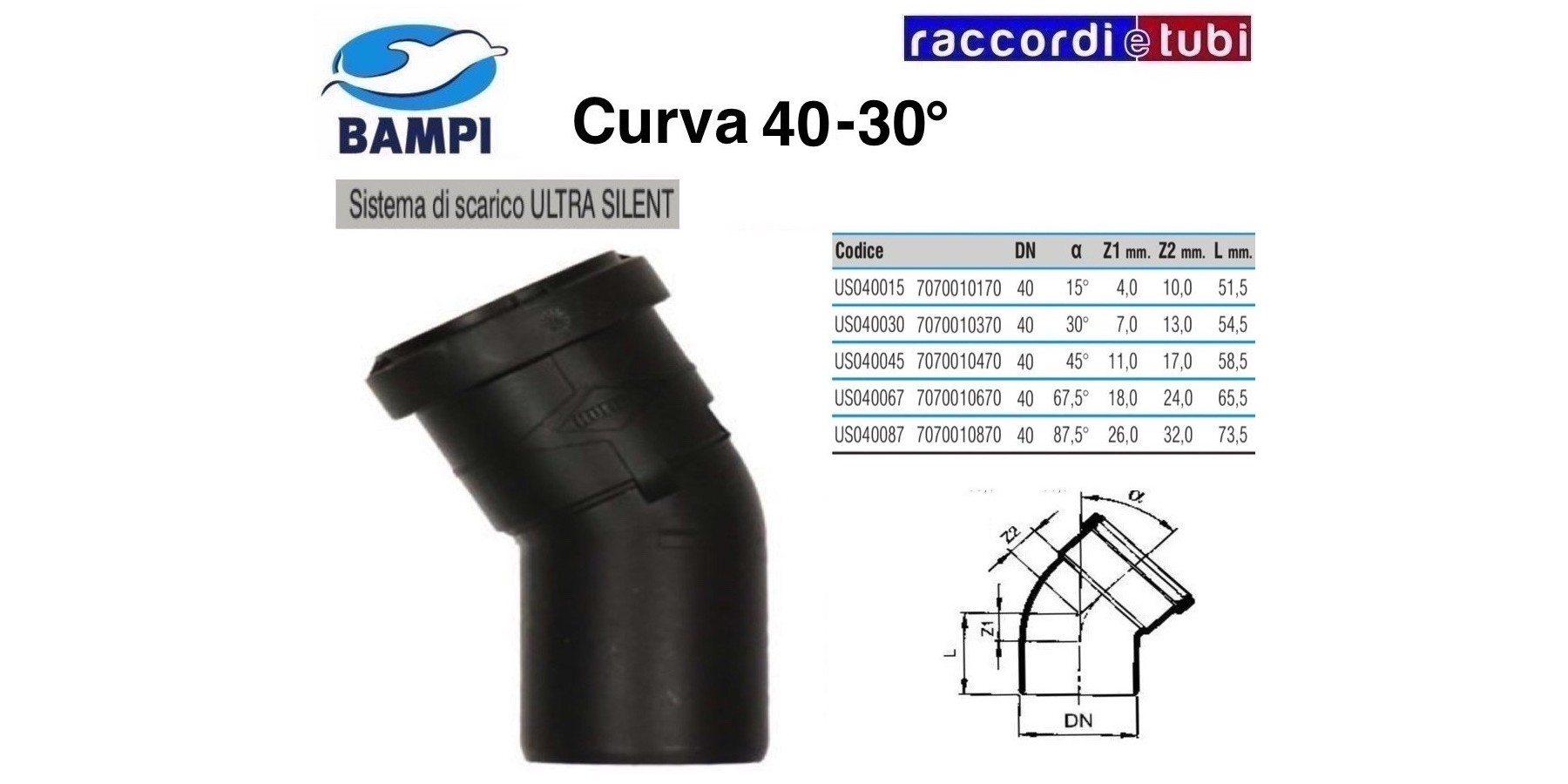

ULTRA LEISEEINSTECKBOGEN DIAM.40 30°

ULTRA LEISE

Ein innovatives Abflusssystem aus schwarzem Polypropylen (PP) RAL 9005, coextrudiert in 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Armaturen, die mit mineralischen Füllstoffen verstärkt sind (MD). Dies verleiht dem System Schalleigenschaften, Schlagfestigkeit, Beständigkeit gegen Korrosion, Abrieb und Angriffen durch chemische Stoffe, die in häuslichen und industriellen Abwässern gelöst sind.

Anwendungsbereich

Abflusssystem für Abwässer, konform mit EN 1451-1 Klasse BD (im Gebäudeinneren, Außenbereich und im Erdreich), geeignet für Anlagen in Gebäuden, die den Anforderungen an Schallschutz entsprechen, für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Seniorenheime und Pflegeeinrichtungen, Hotels, Schulen, Gotteshäuser. Das ULTRA LEISE System ist auch geeignet für die Installation von Lüftungs- und Belüftungsanlagen, Absaugungen und Staubabscheidungen.

Anwendungsbereich

Abflusssystem für Abwässer, konform mit EN 1451-1 Klasse BD (im Gebäudeinneren, Außenbereich und im Erdreich), geeignet für Anlagen in Gebäuden, die den Anforderungen an Schallschutz entsprechen, für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Seniorenheime und Pflegeeinrichtungen, Hotels, Schulen, Gotteshäuser. Das ULTRA LEISE System ist auch geeignet für die Installation von Lüftungs- und Belüftungsanlagen, Absaugungen und Staubabscheidungen.

Konstruktionsanleitung

Das ULTRA LEISE Abwassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Realisierung der Belüftung des Abflusssystems Rohre und Armaturen des ULTRA LEISE Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5.12.1997 bezüglich der passiven Schallschutzanforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA LEISE Abwassersystem ausgeprägte schallisolierende Leistungen, welche gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert wurden.

Montagehinweise

Leichtes, einfach und schnelles Montagesystem dank Steckverbindung, die durch eine elastomerische Dichtung gesichert ist. Die Muffenverbindung gewährleistet den nötigen Raum für thermische Ausdehnungen der Anlage mit einer dauerhaft zuverlässigen Abdichtung. Das ULTRA LEISE Polypropylensystem ist kompatibel mit Verbindungen anderer Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddimensionen.

Montagezubehör

Zum ULTRA LEISE Polypropylensystem gehören diverse Zubehörteile, die für die Installation der Abwassersysteme nützlich sind, darunter:

• Belüftungsventile für Entwässerungssysteme
• Rückstauventile
• Brandschutzsysteme (Hülsen – Bänder – Säcke)
• Einlagige Entkopplungsmanschetten
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Anti-Aushub-Dichtungsschellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA LEISE Systems sorgt für hohe Robustheit, insbesondere bei strenger Kälte, mit einer Stoßfestigkeit (Labortest) bis zu einer Temperatur von -20 °C. Außerdem kann das System bei einem versehentlichen Stoß oder Loch schnell durch thermisches Schweißen durch erfahrenes Personal mit speziellem Werkzeug repariert werden.
