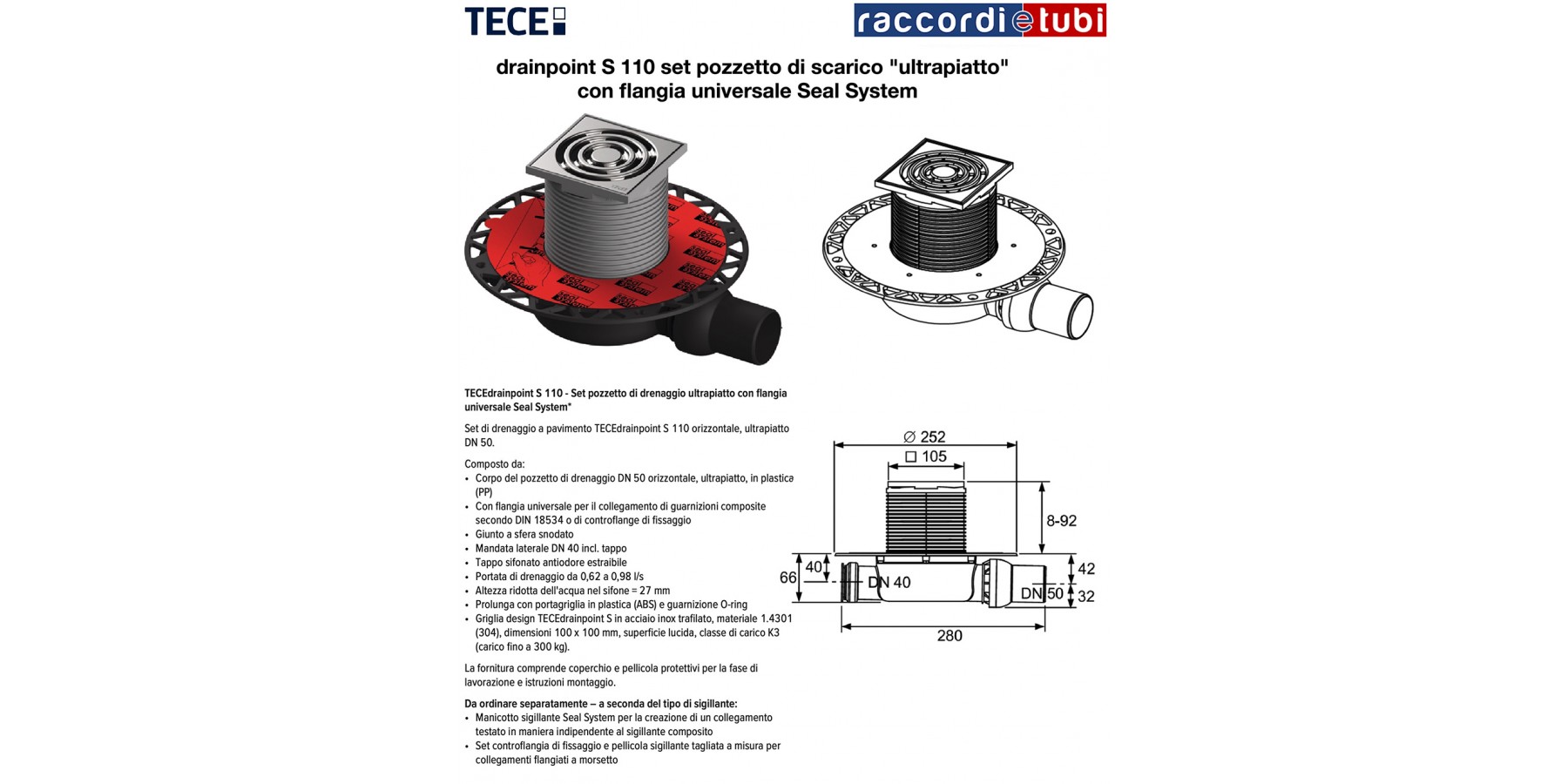

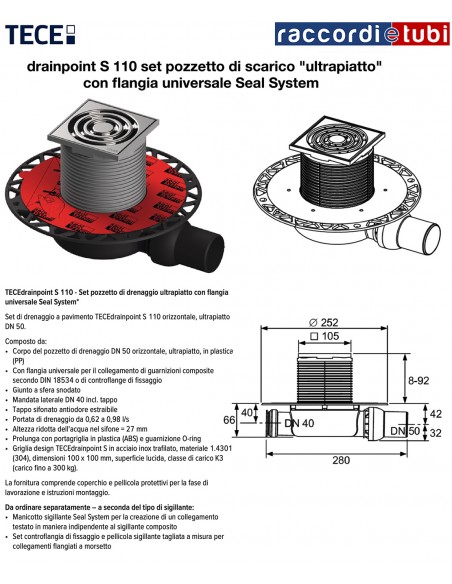

Duschablauf TECEdrainpoint S110

Beschreibung:

TECEdrainpoint S 110 Bodenset, horizontal, ultraflach DN 50.

Bestehend aus:

• Ablaufschachtkörper DN 50 horizontal, ultraflach, aus Kunststoff (PP)

• Mit universeller Flansche zum Anschluss von Verbunddichtungen nach DIN 18534 oder von Befestigungs-Gegenflanschen

• Kugelgelenk

• Seitlicher Abgang DN 40 inkl. Verschluss

• Abnehmbarer Geruchsverschluss-Siphon

• Durchfluss von 0,62 bis 0,98 l/s

• Reduzierte Wassersäule im Siphon = 27 mm

• Verlängerung mit Kunststoff-Rosthalter (ABS) und O-Ring Dichtung

• TECEdrainpoint S Designrost aus gezogenem Edelstahl, Material 1.4301 (304), Abmessungen 100 x 100 mm, glatte Oberfläche,

  Belastungsklasse K3 (belastbar bis 300 kg).

  Lieferumfang enthält Abdeckung und Schutzfolie für die Verlegephase sowie Montageanleitung.

  Separat zu bestellen – je nach Dichtstoff:

• Dichtmanschette Seal System für die Herstellung einer unabhängig geprüften Verbindung zum Verbunddichtstoff

• Befestigungs-Gegenflanschsatz und maßgeschnittene Dichtfolie für Steckflanschanschlüsse

• WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
