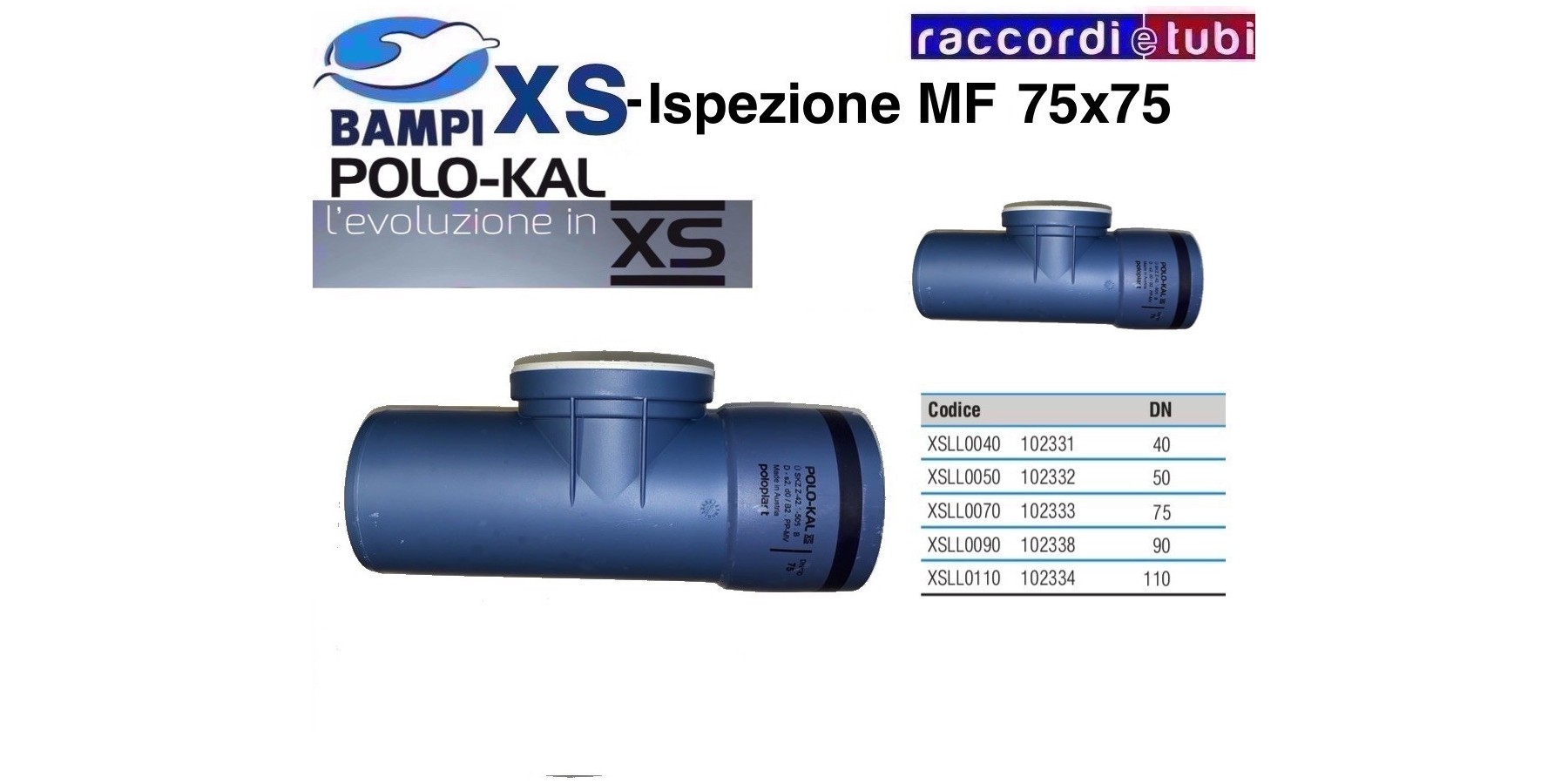

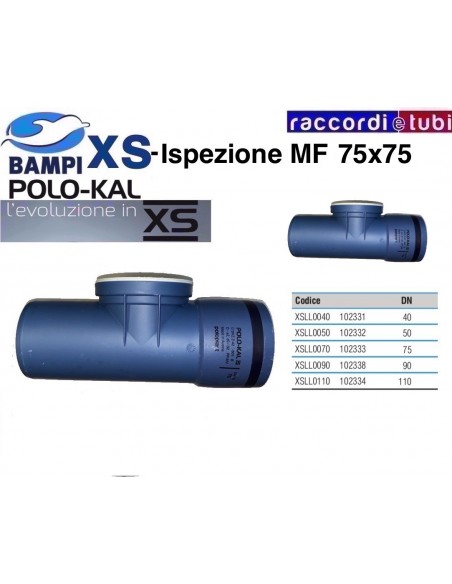

INSPEKTION XS 102343 DN 75

POLO-KAL XS

Eine bahnbrechende technologische Neuheit für die Installation von Abwassersystemen! POLO-KAL XS ist das erste geräuschgedämmte Entwässerungssystem aus dreischichtig coextrudiertem, blauem Polypropylen (PP) RAL 5014 mit FunTEC-Verbindung. Es handelt sich um eine exklusive Produktionstechnologie, die es ermöglicht, die Dichtungsdichtung direkt in die Muffe zu spritzen. Dies bietet zahlreiche Vorteile:

• Einsetzen ohne Schmiermittel
• Einsetzen ohne Anfasen des geschnittenen Rohres
• Reduzierter Platzbedarf der Muffe
• Mindestens 50 % Zeitersparnis bei der Verlegung eines Entwässerungsnetzes

Verfügbare Durchmesser von 32 bis 110 mm ermöglichen dem System hervorragende Eigenschaften wie Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber chemischen Angriffen durch in häuslichen und industriellen Abwässern gelöste Stoffe, bestehend aus mit mineralischen Füllstoffen verstärkten Rohren und Formteilen (MV).

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden mit Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzung sowie für öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, Gottesdiensträume. Das POLO-KAL XS System ist ebenfalls geeignet für die Ausführung von Lüftungs-, Absaug- und Staubabsauganlagen sowie Anlagen mit Pumpdruck zur Abwasserförderung (Pumpen oder Mahlwerke vom Typ Sanitrit).

Planungsanleitung

Das Wasserablaufsystem POLO-KAL XS kann gemäß der maßgeblichen Norm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können entweder Rohre und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5.12.1997 zu passiven Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das POLO-KAL XS Wassersystem hohe Schallschutzeigenschaften, zertifiziert nach EN 14366 am Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die angewandte Technologie des POLO-KAL XS Systems ermöglicht eine Verkürzung der Installationszeit um mindestens 50 % durch Wegfall folgender Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht vermessen werden
• Nach dem Schneiden ist kein Anfasen notwendig
• Zum Einstecken wird kein Schmiermittel benötigt
• Kein Anfasen oder Schmieren erforderlich

Schneidegrate verhindern ein korrektes Einsetzen und können Dichtungsbeschädigungen oder das Herausfallen der Dichtung aus der Muffe verursachen. Mit POLO-KAL XS ist kein Anfasen nach dem Schneiden - auch bei unregelmäßigem Schnitt - notwendig und das Einstecken erfolgt ohne Schmiermittel.

Installationsmethode

Extrem handliches und schnelles System dank Steckverbindung ohne Schmierung, mit elastomerer Dichtung direkt in der Muffe (FunTEC-Technologie). Dies verhindert jeglichen Verlust der Dichtung während Lagerung, Transport oder Verlegung. Bei POLO-KAL XS sind bis zu 10 Meter Rohrführung keine üblichen Ausgleichsflächen in der Muffe für Ausdehnung erforderlich. Das Polypropylensystem POLO-KAL XS ist kompatibel mit anderen Kunststoffmaterialien aus PP/PE-HD/PVC in den Standarddurchmessern.
