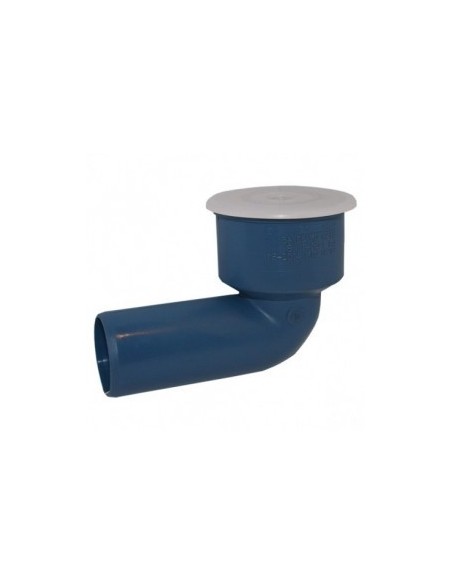

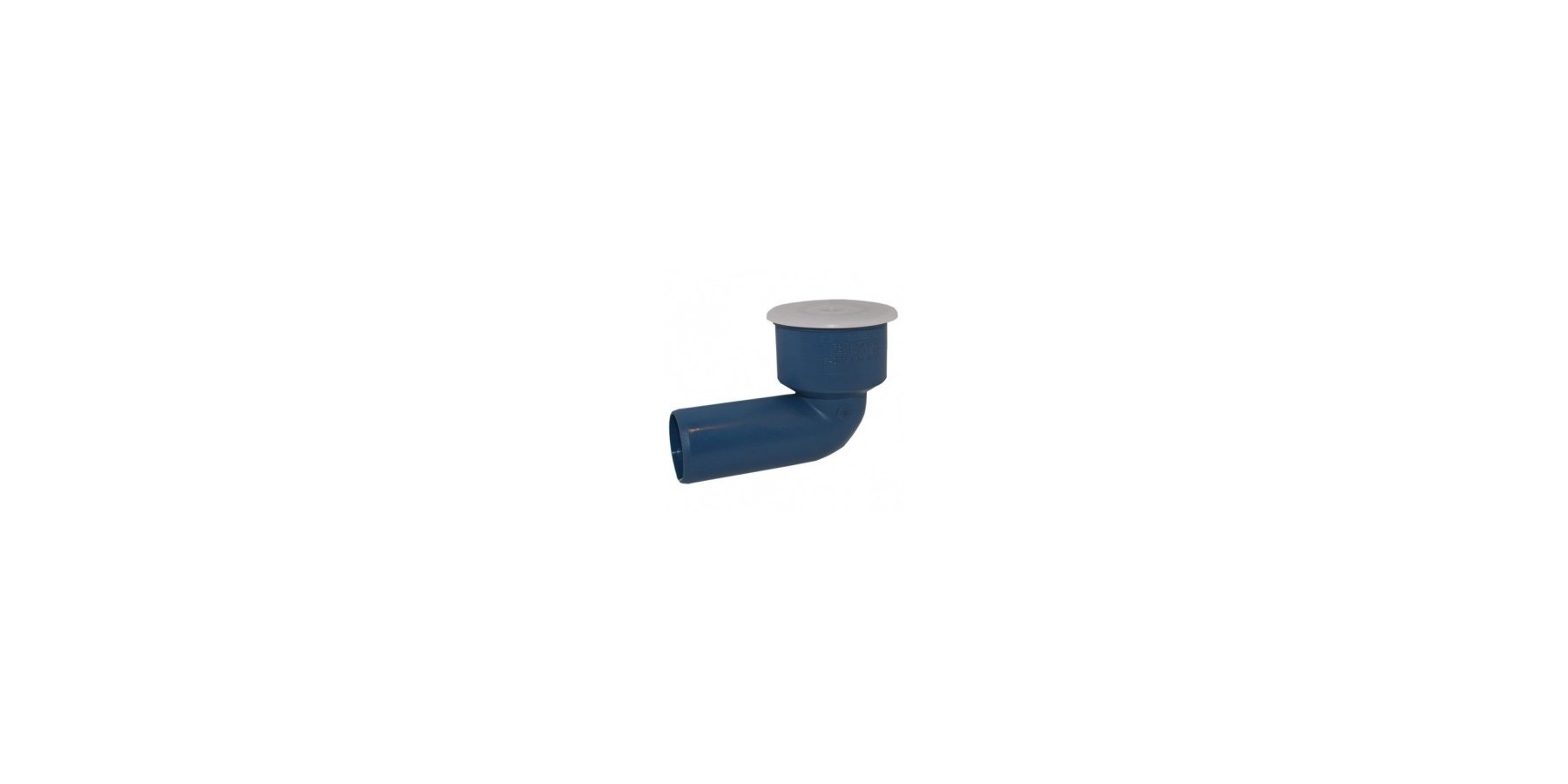

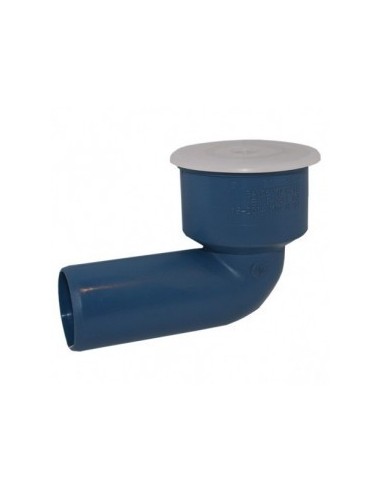

TECHNISCHE BIEGUNG XS POLOKAL DURCHMESSER 50

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schalldämmende Entwässerungssystem aus Polypropylen (PP) in der Farbe Blau RAL 5014, dreischichtig coextrudiert mit „FunTEC“-Verbindung. Es handelt sich um eine exklusive Fertigungstechnologie, die erlaubt, die Dichtungsring direkt im Muffenbereich zu formen. Dies ermöglicht zahlreiche Vorteile:

• Einstecken ohne Einsatz von Schmiermitteln
• Einstecken ohne das Anfasen des geschnittenen Rohrs
• Reduzierung des Platzbedarfs im Muffenbereich
• Reduzierung der Installationszeit eines Entwässerungsnetzes um mindestens 50 %

Verfügbar in einem Durchmesserspektrum von 32 bis 110 mm, was dem System hervorragende Eigenschaften bezüglich Schallschutz, Schlagfestigkeit, Korrosions-, Abrieb- und chemikalienbeständigkeit bei häuslichen und industriellen Abwässern verleiht. Bestehend aus mit mineralischen Füllstoffen verstärkten Rohren und Formstücken (MV).

Anwendungsbereich

System für die Ableitung von Abwasser gemäß EN 1451-1 Klasse BD (im Innen- und Außenbereich des Gebäudes), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz in Wohn-, Industrie- und Gewerbebauten sowie öffentlichen und Beherbergungsstätten wie Krankenhäusern, Pflegeheimen und Seniorenresidenzen, Hotels, Schulen, Gottesdiensten. Das POLO-KAL XS-System eignet sich auch für Lüftungs-, Absaug-, Staubabsauganlagen sowie Systeme zur Druckförderung von Abwasser (Förderpumpen oder Zerkleinerer vom Typ Sanitrit).

Planungshinweise

Das Abwassersystem POLO-KAL XS kann gemäß der anwendbaren Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Entlüftung des Entwässerungssystems können Rohre und Formstücke des POLO-KAL XS-Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 zu den Anforderungen an den passiven Schallschutz in Gebäuden (geltendes italienisches Gesetz) bietet das Abwassersystem POLO-KAL XS hohe Schalldämmwerte, die nach EN 14366 vom Fraunhofer-Institut in Stuttgart zertifiziert sind.

Einzigartige Vorteile für sichere Installationen

Die am POLO-KAL XS System angewandte Technologie reduziert die Installationszeit um mindestens 50 % durch die Eliminierung folgender Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht gemessen werden
• Nach dem Schneiden ist kein Anfasen erforderlich
• Für das Einstecken des Rohrs ist keine Schmierung notwendig
• Keine Fasenbearbeitung und keine Schmierung

Der Schnittgrat beeinträchtigt den korrekten Sitz und kann Dichtungsring beschädigen oder aus dem Sitz im Muffenbereich verdrängen. Mit POLO-KAL XS ist kein Anfasen nach dem Schneiden – auch bei unperfektem Schnitt – erforderlich und es wird ohne Schmiermittel eingesteckt.

Montageanleitung

Das System ist äußerst handlich und durch die Steckverbindung ohne Schmierung sehr schnell zu installieren. Die elastomere Dichtung ist direkt in der Muffe integriert (FunTEC-Technologie). Dadurch wird ein Verlust der Dichtung während Lagerung, Transport oder Verlegung ausgeschlossen. Bei einer Säulenhöhe bis zu 10 Metern ist beim POLO-KAL XS System kein üblicher Platz für die Ausdehnung in der Muffe erforderlich. Das Polypropylensystem POLO-KAL XS ist kompatibel zur Verbindung mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in den Standarddurchmessern.
