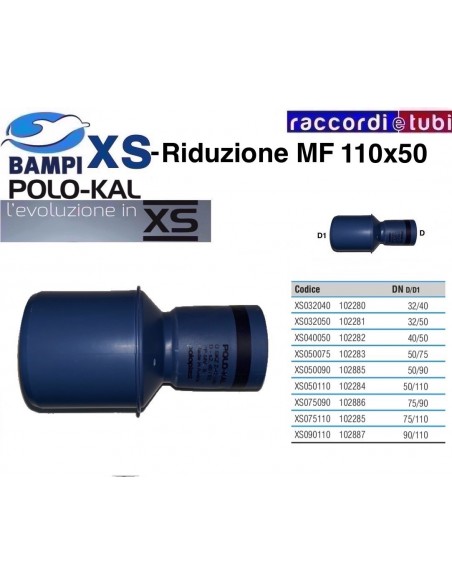

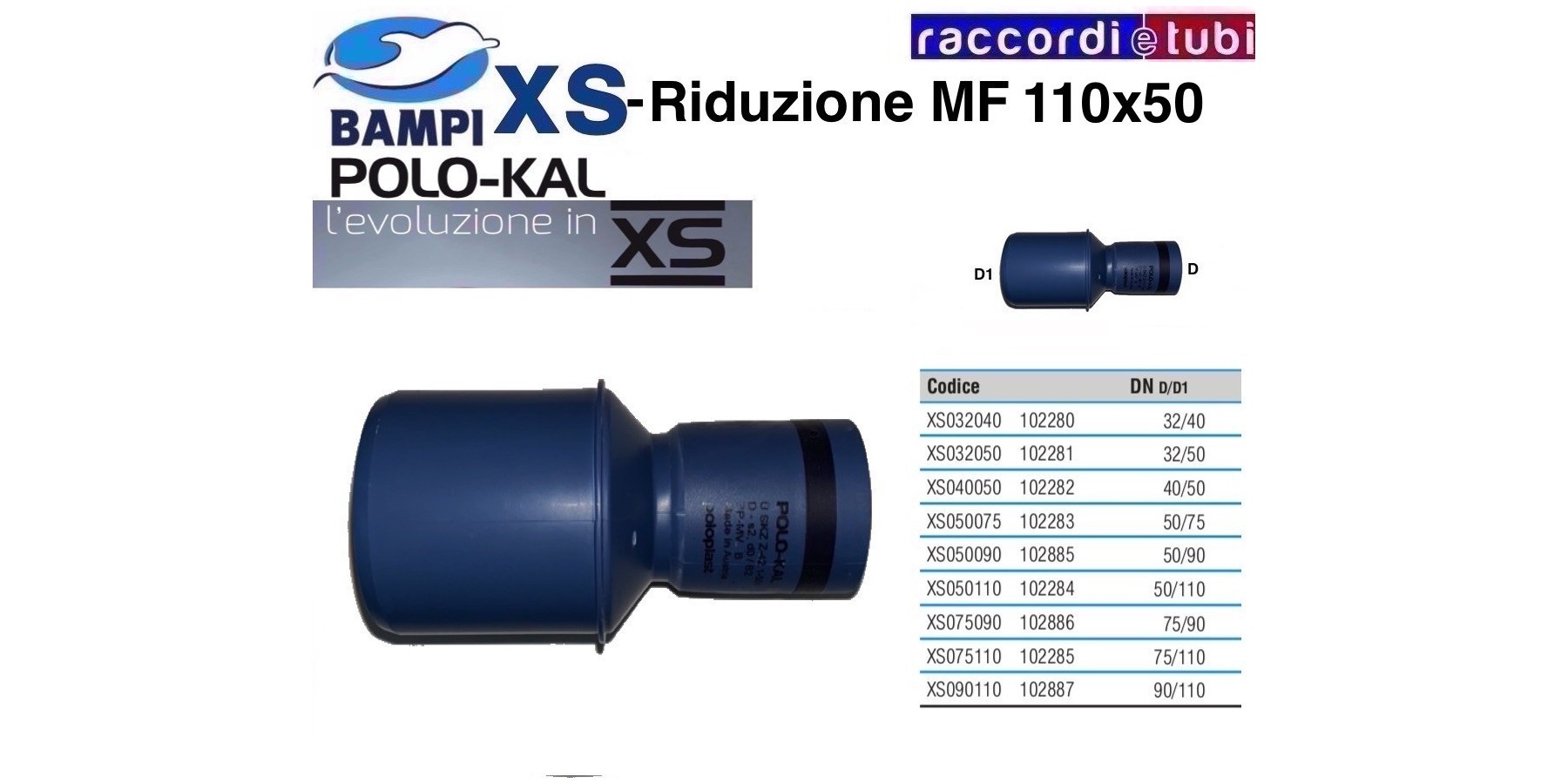

REDUZIERUNG XS 102284 DN 50-110

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungsanlagen! POLO-KAL XS ist das erste geräuschgedämmte Entwässerungssystem aus blauem Polypropylen (PP) RAL 5014, das coextrudiert in 3 Schichten mit „FunTEC“-Verbindung gefertigt wird. Dies ist eine exklusive Produktionstechnologie, die es erlaubt, die Dichtungsring direkt in die Muffe einzuspritzen. Dies bringt zahlreiche Vorteile:

• Einstecken ohne Verwendung von Schmiermitteln
• Einstecken ohne die Notwendigkeit, das Rohr vor dem Schnitt anzufasen
• Reduzierung des Muffenvolumens
• Reduzierung der Einbauzeit eines Entwässerungsnetzes um mindestens 50%

Verfügbar in einem Durchmesserbereich von 32 bis 110 mm. Dies verleiht dem System ausgezeichnete akustische Dämmeigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Substanzen, die in privaten und industriellen Abwässern gelöst sind. Besteht aus Rohrleitungen und Formstücken, die mit mineralischen Füllstoffen (MV) verstärkt sind.

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden, bei denen der Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, Gotteshäuser gefordert ist. Das POLO-KAL XS System eignet sich auch für die Umsetzung von Lüftungs-, Absaug- und Staubsauganlagen sowie Anlagen mit Druckförderung des Abwassers (Förderpumpen oder Zerkleinerer vom Typ Sanitrit).

Planungsanleitung

Das POLO-KAL XS Wasserausflusssystem kann gemäß den Vorgaben der Norm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können Rohre und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT-Ventile verwendet werden. Entsprechend dem italienischen DPCM 5/12/1997 über passive Schalldämmung in Gebäuden bietet das POLO-KAL XS Entwässerungssystem hohe Schalldämmwerte, die nach EN 14366 vom Fraunhofer-Institut Stuttgart zertifiziert sind.

Einzigartige Vorteile für sichere Installationen

Die beim POLO-KAL XS System angewandte Technologie ermöglicht eine Zeitersparnis von mindestens 50 % bei der Installation durch Wegfall einiger Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht gemessen werden
• Nach dem Schneiden ist kein Anfasen erforderlich
• Zum Einstecken des Rohrs ist keine Schmierung nötig
• Kein Anfasen und keine Schmierung

Schnittreste verhindern das korrekte Einstecken und können Dichtungen beschädigen oder aus ihrer Fassung in der Muffe herausdrücken. Mit POLO-KAL XS ist kein Anfasen nach dem Schneiden nötig – auch bei ungenauem Schnitt – und das Einstecken erfolgt ohne Verwendung von Schmiermitteln.

Installationsanleitung

Das System ist äußerst handlich und schnell zu installieren dank der Steckverbindung ohne Schmierung, mit elastomerer Dichtung, die direkt in die Muffe eingesetzt ist (funTEC-Technologie). Dadurch wird ein Verlust der Dichtung beim Lagern, Transport oder Verlegen ausgeschlossen. Beim POLO-KAL XS System sind bei einer Steighöhe bis 10 Meter keine zusätzlichen Räume für Wärmeausdehnung in der Muffe erforderlich. Das Polypropylensystem POLO-KAL XS ist mit der Verbindung zu anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern kompatibel.
