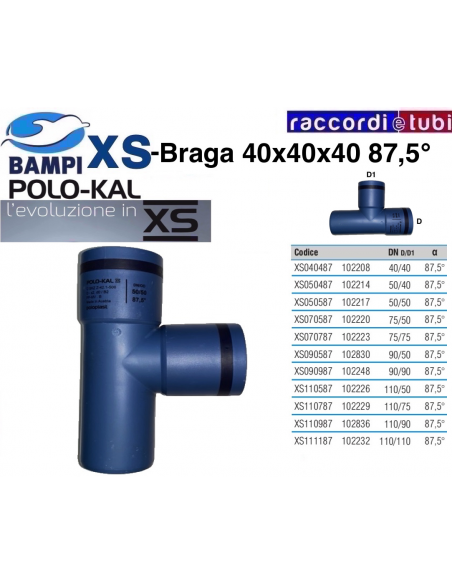

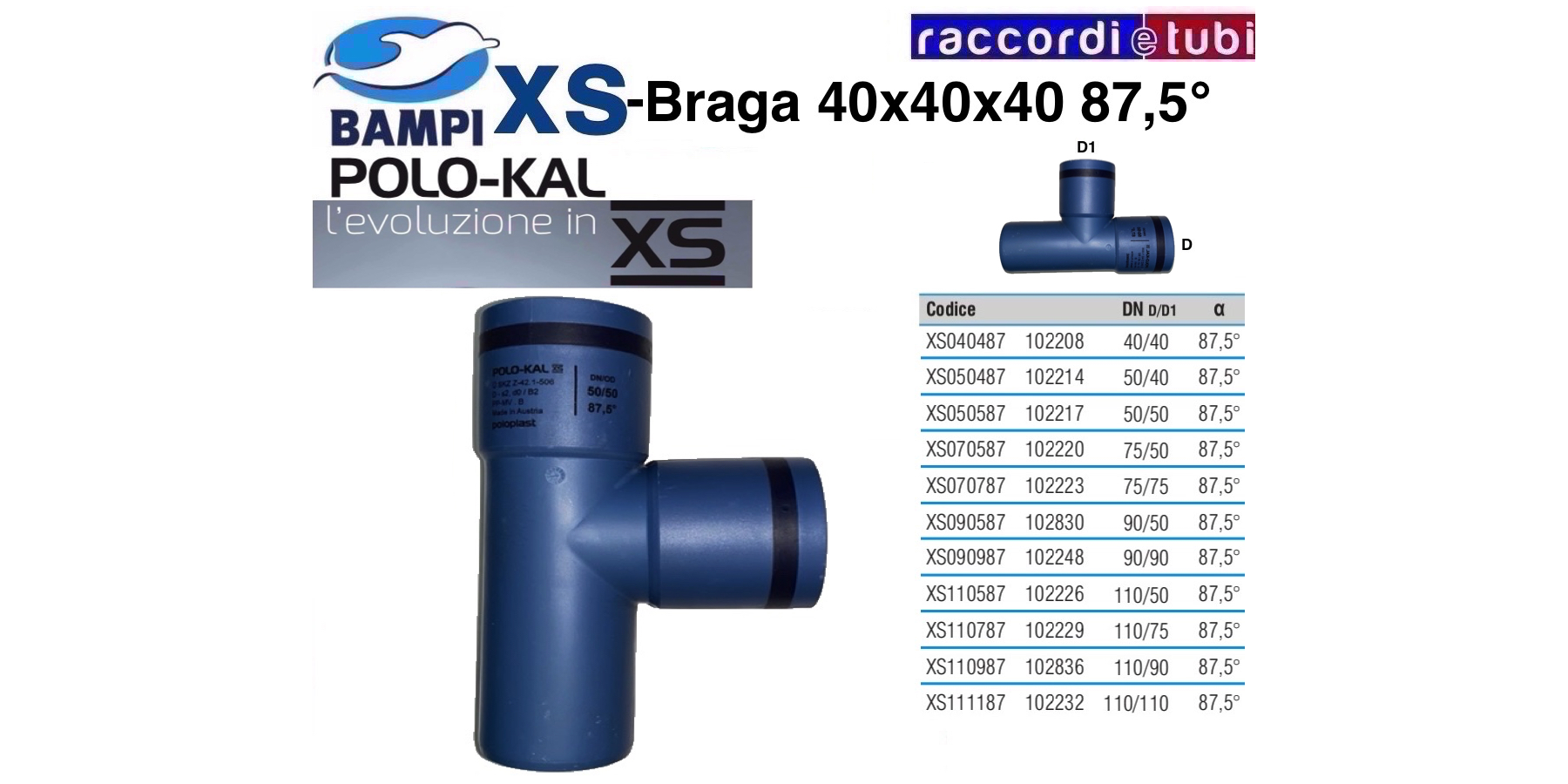

BRAGA XS 102208 DN 40-40-87'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Abwassersystemen! POLO-KAL XS ist das erste schallgedämmte Abflusssystem aus dreischichtig coextrudiertem Polypropylen (PP) in der Farbe Blau RAL 5014 mit der „FunTEC“-Verbindungstechnik. Es handelt sich um eine exklusive Fertigungstechnologie, die die Dichtringintegrationen direkt in der Muffe erlaubt. Dies bietet zahlreiche Vorteile:

• Steckverbindung ohne Einsatz von Schmiermitteln
• Steckverbindung ohne Notwendigkeit, das Schnittende des Rohres anzufasen
• Verringerung des Muffenvolumens
• Reduzierung der Montagezeit eines Abwassernetzes um mindestens 50%

Es steht eine Produktpalette mit Durchmessern von 32 bis 110 mm zur Verfügung, die dem System hervorragende Eigenschaften in Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegenüber chemischen Substanzen in häuslichen und industriellen Abwässern verleiht. Die Rohre und Formstücke sind mit mineralischen Füllstoffen verstärkt (MV).

Anwendungsbereich

System für den Abfluss von Abwasser gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz in Wohn-, Industrie- und Gewerbegebäuden sowie öffentlichen und Beherbergungsstätten wie Krankenhäusern, Pflegeheimen, Altenheimen, Hotels, Schulen und Gotteshäusern. Das POLO-KAL XS-System ist auch für die Herstellung von Belüftungs-, Absaug- und Staubabscheidesystemen sowie Druckanlagen für Abwasser (Rückförderpumpen oder Zerkleinerer vom Typ Sanitrit) geeignet.

Planungshinweise

Das POLO-KAL XS-Wasserauslassystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Abflusssystems können Rohre und Formstücke des POLO-KAL XS-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Unter Beachtung des DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (gesetzlich verbindlich in Italien) bietet das Wasserauslassystem POLO-KAL XS hervorragende schallisolierende Leistungen, zertifiziert nach EN 14366 vom Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die auf das POLO-KAL XS-System angewandte Technologie ermöglicht eine Zeitersparnis von mindestens 50 % bei der Installation durch Wegfallen bestimmter Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht vermessen werden
• Nach dem Schneiden ist kein Anfasen erforderlich
• Für das Einstecken des Rohrs ist keine Schmierung erforderlich
• Kein Anfasen oder Schmieren nötig

Schnittreste verhindern ein korrektes Einstecken und können Dichtungsbeschädigungen oder Verrutschen der Dichtung in der Muffe verursachen. Mit POLO-KAL XS ist kein Anfasen nach dem Schneiden nötig – auch bei unregelmäßigem Schnitt – und das Rohr kann ohne Schmierung verbunden werden.

Montageanleitung

Sehr handliches und schnelles System durch Steckverbindung ohne Schmierung, mit elastomerer Dichtung direkt in der Muffe (FunTEC-Technologie). Dies verhindert Verluste der Dichtung bei Lagerung, Transport oder Verlegung. Beim POLO-KAL XS-System sind für bis zu 10 m Standhöhe keine üblichen Spalte in der Muffe für Ausdehnung erforderlich. Das System aus Polypropylen POLO-KAL XS ist kompatibel mit Verbindungen aus anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern.
