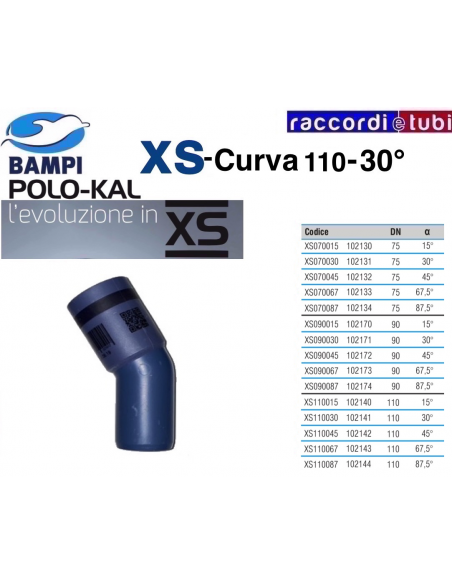

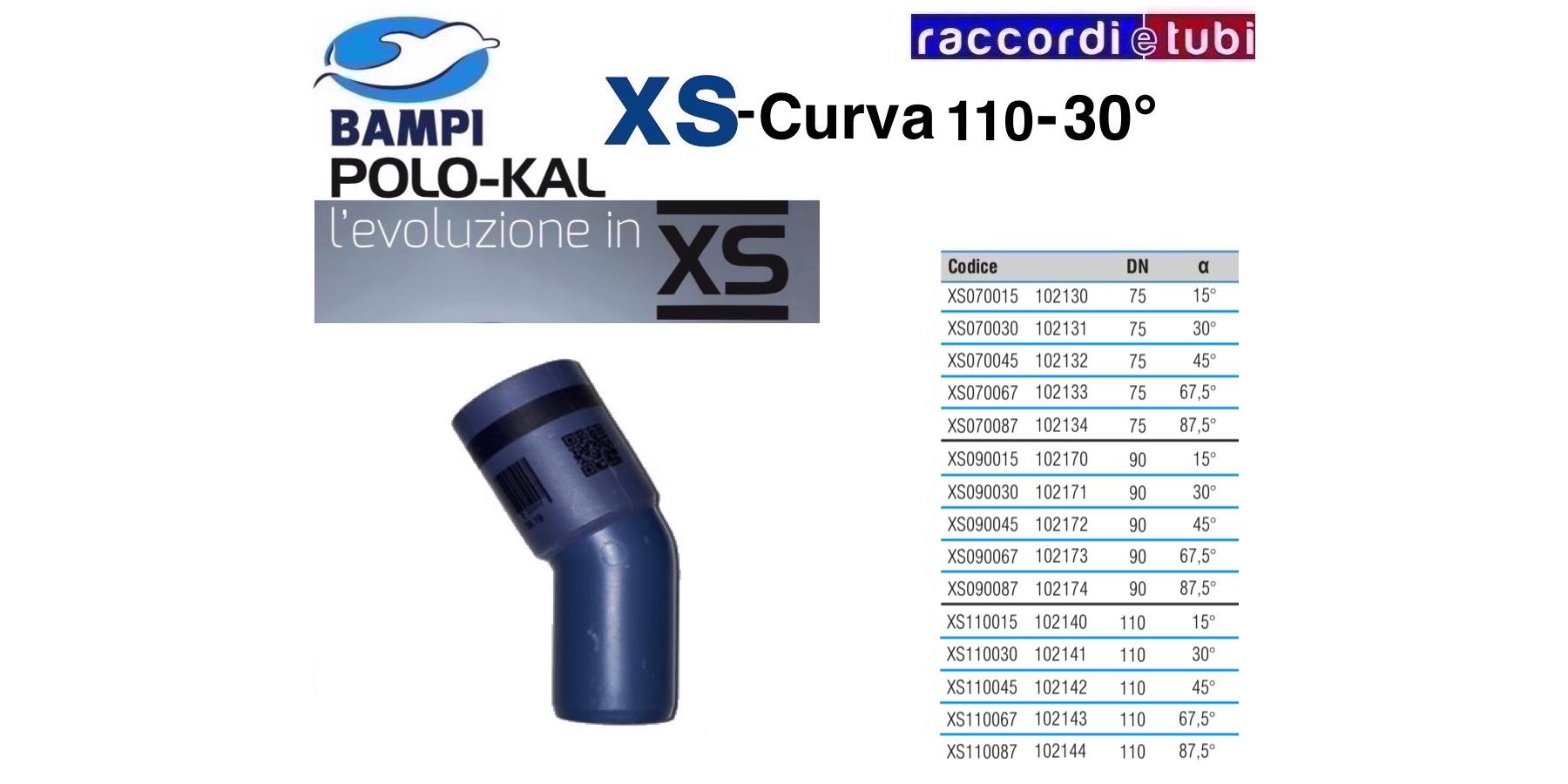

XS-WINKELSTÜCK KUPPLUNG 102141 DN 110-30'

POLO-KAL XS

Eine absolute technologische Neuerung für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus dreischichtig coextrudiertem Polypropylen (PP) in Blau RAL 5014 mit „FunTEC“-Kupplung. Es handelt sich um eine exklusive Produktionstechnologie, die es ermöglicht, die Dichtlippe direkt in die Muffe einzuspritzen. Dies bietet zahlreiche Vorteile:

• Kupplung ohne Verwendung von Schmiermitteln
• Kupplung ohne Notwendigkeit, das zugeschnittene Rohr anzufeilen
• Reduzierung des Muffenumfangs
• Reduktion der Montagezeit eines Entwässerungsnetzes um mindestens 50 %

Verfügbar ist ein Durchmesserbereich von 32 bis 110 mm, der dem System ausgezeichnete Schallschutzeigenschaften, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Angriffen durch Stoffe, die in häuslichem und industriellem Abwasser gelöst sind, verleiht. Die Rohre und Formstücke sind mit mineralischen Füllstoffen verstärkt (MV).

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden, bei denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime und Altersheime, Hotels, Schulen, Gotteshäuser gefordert sind. Das POLO-KAL XS-System ist auch für die Herstellung von Belüftungs-, Absaug- und Staubsauganlagen sowie Druckentwässerungssysteme (Nachförderpumpen oder Zerkleinerer wie Sanitrit) geeignet.

Planungshinweise

Das hydraulische Entwässerungssystem POLO-KAL XS kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können Rohre und Formstücke von POLO-KAL XS oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß dem DPCM 5/12/1997 über passive Schallschutzanforderungen in Gebäuden (geltendes Gesetz in Italien) bietet das POLO-KAL XS-System eine hohe Schalldämmleistung, zertifiziert gemäß EN 14366 vom Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die Technologie des POLO-KAL XS-Systems ermöglicht eine Reduzierung der Installationszeit um mindestens 50 %, da bestimmte Arbeitsschritte entfallen:

• Das Rohr muss vor dem Schneiden nicht ausgemessen werden
• Nach dem Rohrschnitt ist kein Entgraten erforderlich
• Für die Kupplung des Rohrs ist keine Schmierung notwendig
• Kein Entgraten und keine Schmierung nötig

Wenig sorgfältig abgeschnittene Rohrreste können das richtige Einsetzen verhindern und Schäden an der Dichtung oder das Heraustreten aus der Muffe verursachen. Mit POLO-KAL XS ist kein Entgraten nach dem Schnitt nötig – selbst wenn er ungenau ist – und das Einstecken erfolgt ohne Zusatz von Schmiermitteln.

Montageanleitung

Ein äußerst handliches und schnelles System dank Kupplung ohne Schmiermittelbedarf und elastomerer Dichtung, die direkt in die Muffe eingesetzt ist (funTEC-Technologie). Dies verhindert jeglichen Verlust der Dichtung während Lagerung, Transport oder Einbau. Mit POLO-KAL XS ist für Säulen bis zu 10 Metern keine übliche Ausdehnungsreserve in der Muffe erforderlich. Das POLO-KAL XS Polypropylensystem ist mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.
