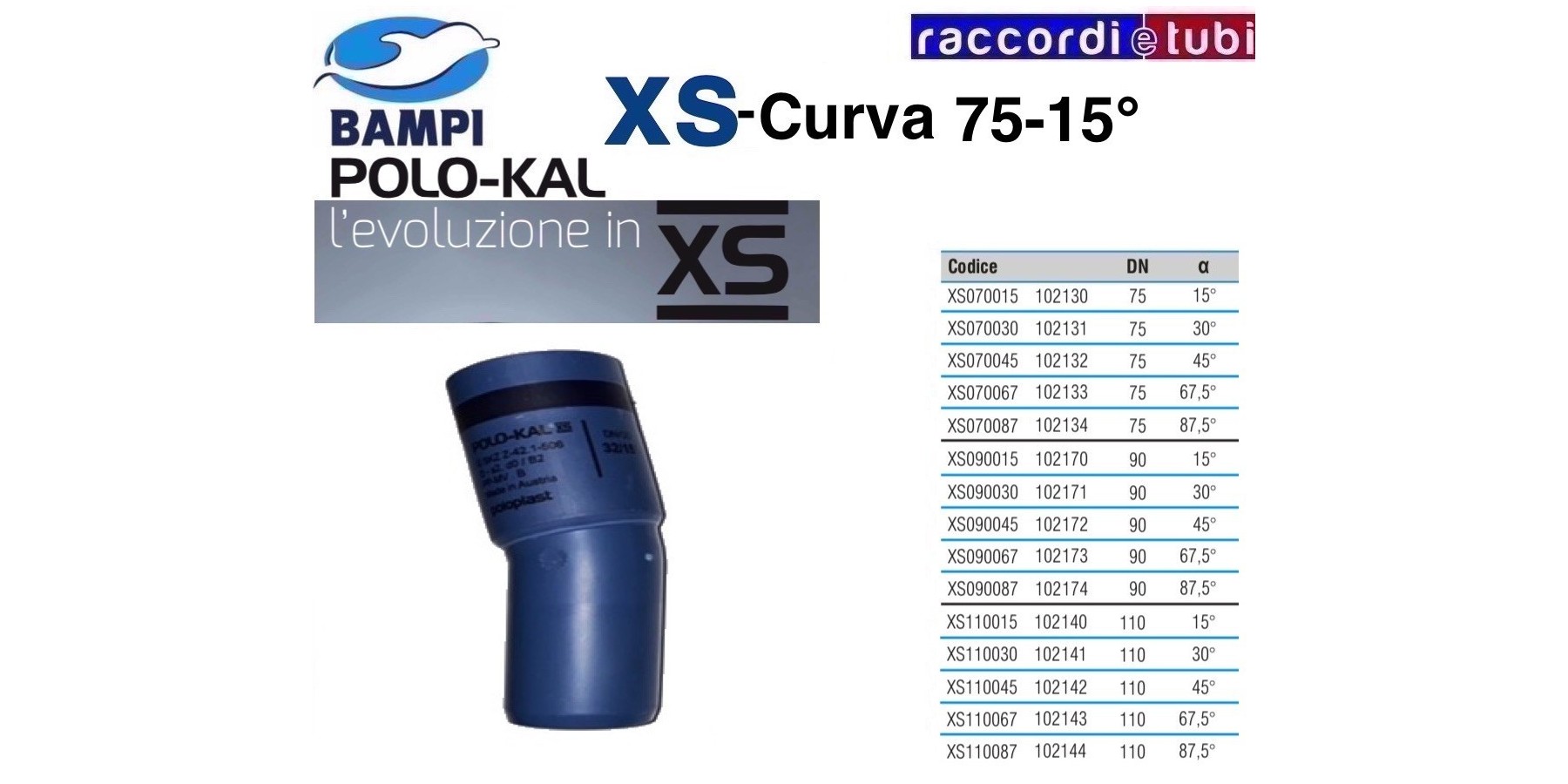

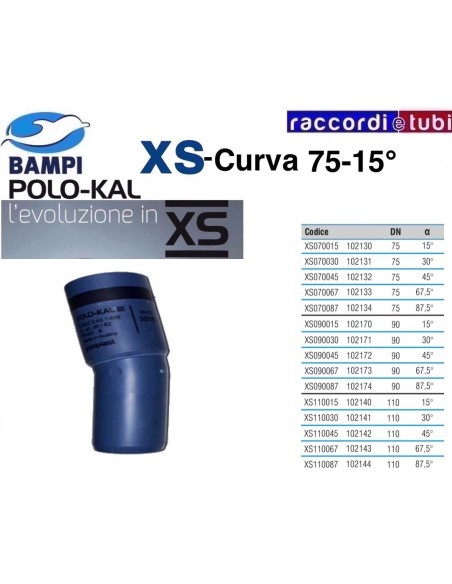

Bogen XS Muffe 102130 DN 75-15'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Abwassersystemen! POLO-KAL XS ist das erste schallgedämmte Abwassersystem aus dreischichtig coextrudiertem Polypropylen (PP) in RAL 5014 Blau mit "FunTEC"-Verbindung. Es handelt sich um eine exklusive Fertigungstechnologie, die es ermöglicht, die Dichtungsring dicht direkt in die Muffe zu spritzen. Dies bringt zahlreiche Vorteile:

• Steckverbindung ohne Einsatz von Schmiermitteln
• Steckverbindung ohne Notwendigkeit, das abgeschnittene Rohr abzuschrägen
• Reduzierung des Platzbedarfs der Muffe
• Reduzierung der Einbauzeit eines Abwassernetzes um mindestens 50 %

Verfügbar ist eine Auswahl an Durchmessern von 32 bis 110 mm, die dem System hervorragende Schallisolierungseigenschaften, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit gegen in kommunalem und industriellem Abwasser gelöste Stoffe verleihen, bestehend aus Rohren und Formstücken, die mit mineralischen Füllstoffen (MV) verstärkt sind.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbenutzungen sowie öffentliche und Beherbergungsstätten wie Krankenhäuser, Pflegeheime und Seniorenresidenzen (RSA), Hotels, Schulen und Gotteshäuser. Das POLO-KAL XS System eignet sich auch für die Erstellung von Lüftungs-, Absaug-, Staubabsaug- sowie Druckentwässerungssystemen (Druckerhöhungspumpen oder Zerkleinerer vom Typ Sanitrit).

Planungshinweise

Das hydraulische Abwassersystem POLO-KAL XS kann gemäß den Vorgaben der einschlägigen Norm UNI EN 12056-2 ausgelegt werden. Für die Ausführung der Systembelüftung können Rohre und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß dem italienischen DPCM vom 5.12.1997 zu passiven Schallschutzanforderungen in Gebäuden bietet das POLO-KAL XS Abwassersystem zertifizierte hohe Schalldämmwerte gemäß EN 14366, geprüft am Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die auf das POLO-KAL XS System angewandte Technologie ermöglicht mindestens eine 50 % Zeitersparnis bei der Installation durch den Wegfall folgender Arbeitsschritte:

• Das Rohr muss vor dem Schnitt nicht gemessen werden
• Nach dem Rohrschnitt ist kein Anfasen erforderlich
• Für das Einstecken des Rohrs ist keine Schmierung nötig
• Kein Anfasen und keine Schmierung

Schnittreste verhindern ein korrektes Einführen und können die Dichtung beschädigen oder aus ihrer Position in der Muffe drücken. Mit POLO-KAL XS ist kein Anfasen nach dem Schneiden nötig – selbst wenn der Schnitt nicht perfekt ist – und das Einstecken erfolgt ohne Schmiermittel.

Montageanleitung

Extrem handliches und schnellen zu installierendes System dank Steckverbindung ohne Schmiermittel, mit elastomerer Dichtung direkt in die Muffe eingelegt (FunTEC-Technologie). Dies verhindert jeglichen Verlust der Dichtung während Lagerung, Transport oder Verlegung. Bei POLO-KAL XS ist bei bis zu 10 Metern Schachtlänge kein üblicher Dichtungsplatz in der Muffe für Längsausdehnung notwendig. Das PP-System POLO-KAL XS ist kompatibel für Anschluss an andere Kunststoffe aus PP/PE-HD/PVC in Standarddurchmessern.
